触控IC与触摸面板匹配方案在智能终端中的设计要点

在智能终端产品的研发中，触摸屏的灵敏度、线性度与稳定性，很大程度上取决于触控IC与触摸面板之间的匹配程度。很多工程师在选型时只关注单颗器件的参数，却忽略了二者在电气特性与物理结构上的协同，结果导致量产阶段出现跳点、漂移甚至完全无法唤醒的尴尬局面。东莞市雄心电子有限公司在多年的方案调试中总结出，匹配设计的核心在于“信号完整性”与“噪声预算”的平衡。

一、面板类型决定触控IC的算法基座

电容屏与电阻屏在感应原理上截然不同，前者依赖人体电容的微小变化，后者则需要物理按压产生电压分压。这意味着触控IC的驱动时序、ADC采样速率和滤波算法必须按面板类型做出针对性调整。例如，在GFF结构的电容屏上，若触控IC的扫描频率低于80kHz，容易在潮湿环境下出现误触发；而电阻屏若采用电容式IC的差分算法，则根本无法正确解析坐标。

从实际项目经验看，触控IC的“信噪比（SNR）”指标是匹配电阻屏时的首要参考，而“互电容/自电容切换能力”则是匹配电容屏时的关键参数。一块合格的触摸面板，其ITO方阻值波动范围应控制在±15%以内，否则再好的触控IC也难以修正非线性输出。

二、触摸面板的负载特性与IC驱动能力匹配

触摸面板的等效负载（包括走线电阻、层间寄生电容）直接决定触控IC的充电时间常数。以7英寸电容屏为例，若面板的负载电容达到40pF以上，而触控IC的驱动电流仅能支持30pF的设计上限，那么报点率会从120Hz跌落至不足60Hz，直接导致书写延迟感明显。

设计建议：

• 优先选用支持负载自动校准（Auto-Tuning）的触控IC，可在上电初始化阶段自动感知面板寄生参数，并调整驱动强度。

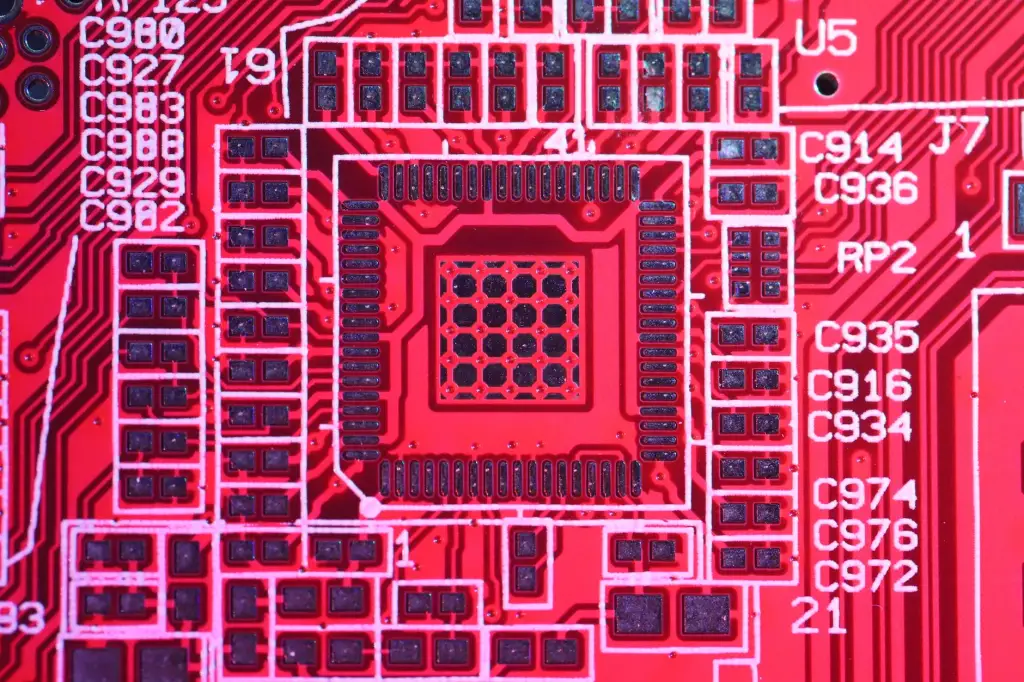

• 在PCB布局上，将触控IC的Tx/Rx走线尽量缩短至15mm以内，并加粗至0.15mm以上，以降低额外串联阻抗。
• 对于柔性触摸面板（如折叠屏），需选择支持动态基线跟踪的IC，防止弯折时电容漂移引发误报。

三、贴合工艺与触控IC的协同调试

全贴合（OCA/OCR）与框贴对触控IC的灵敏度影响差异巨大。全贴合工艺使触摸面板与显示模组之间无空气层，但显示驱动产生的共模噪声会直接耦合到触控感应层。此时，触控IC必须具备较强的共模噪声抑制比（CMRR），否则在显示亮度过高时，触摸屏会出现坐标抖动。

在电阻屏方案中，贴合压力不均会导致触摸面板的线性度偏差超过1.5%，而触控IC内部的四点校正算法只能修正比例误差，无法应对局部非线性形变。因此，结构设计上要保证触摸面板的支撑面平整度在0.2mm以内，同时触控IC需支持自定义校准表（Look-up Table）烧录。

四、实战案例：10.1英寸工控触摸屏的匹配优化

我们曾协助一家工业HMI客户解决触摸屏在电磁干扰环境下频繁重启的问题。该客户原方案采用某品牌通用触控IC，搭配自研的电容式触摸面板。经实测，在60Hz工频干扰下，触控IC的ADC输出出现±3%的波动，触发内部看门狗复位。

通过更换为具备窄带滤波与频率跳变功能的触控IC，并将触摸面板的驱动电极由单端改为差分结构，最终将系统在干扰场强10V/m下的报点成功率从71%提升至99.5%。这个案例说明，匹配方案不是选最贵的，而是选与触摸面板的寄生参数、噪声环境、结构公差最契合的组合。

触控IC与触摸面板的匹配，本质上是将IC的固件算法、驱动能力与面板的材料特性、工艺公差做一次深度绑定。在项目预研阶段，建议工程师拿到触摸面板的Gerber文件与ITO方阻实测报告后，再向触控IC原厂索取对应的固件配置指南，并预留至少一周的联合调试时间。东莞市雄心电子有限公司在触控模组领域积累了超过十年的量产数据，若您在电容屏或电阻屏的选型匹配上遇到具体困惑，欢迎通过官网技术热线与我们直接沟通。
